مقدمه

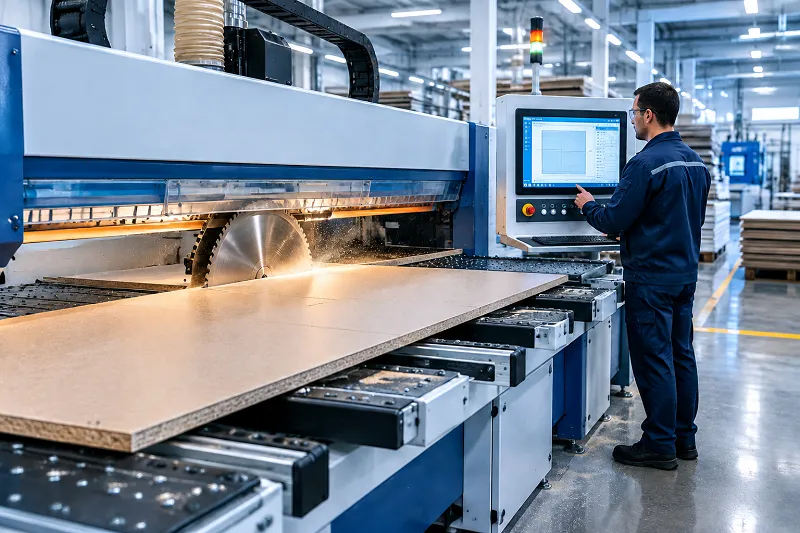

دستگاه پانل بر اتوماتیک (Beam Saw) با هدف افزایش دقت و سرعت در برش ورقهای امدیاف طراحی شده است. تسلط بر قطعات این دستگاه، نه تنها برای اپراتور، بلکه برای مدیران فنی کارگاهها جهت سرویسهای دورهای و عیبیابی، امری حیاتی است.
قطعات عمومی؛ اجزای تشکیلدهنده تمام پانلبرها
صرفنظر از برند دستگاه، بخشهای اصلی که عملکرد هستهای پانلبر را تشکیل میدهند عبارتند از:
۱. سیستم حرکتی و کالسکه (Saw Carriage)
قلب پانلبر است که حامل دو تیغ اره (اصلی و خطزن) است. این سیستم باید دارای حرکت کاملاً نرم و بدون لرزش بر روی ریلهای دقیق باشد.
۲. سیستم گیره و نگهدارنده (Pressure Beam)
این بخش ورقها را با فشار یکنواخت در تمام طول برش نگه میدارد تا از لرزش یا حرکت ناخواسته ورق جلوگیری شود.
۳. موتورهای محرک و سروو درایوها
وظیفه تامین قدرت برای حرکت کالسکه و جابهجایی گونیا (Pusher) بر عهده این موتورهاست.
۴. کنترلر (PLC) و پنل کاربری
مغز دستگاه که دستورات برش را مدیریت کرده و دقت جابهجایی را تضمین میکند.
۵. سیستم هوای فشرده (Pneumatic System)
شامل جکها، شیرهای برقی و رگولاتورهایی که نیرو را برای گیرهها و سایر بخشهای متحرک فراهم میکنند.
تفاوت قطعات در برندهای مختلف (از نوین چوب تا سایر برندها)
در حالی که اصول کارکرد یکی است، اما در جزئیات فنی تفاوتهایی وجود دارد:
- مکانیزم انتقال قدرت: برخی برندها از سیستم «رک و پینیون» (Rack & Pinion) و برخی دیگر از سیستم «بالاسکرو» (Ball Screw) برای حرکت گونیا استفاده میکنند که دقت و سرعت پاسخدهی متفاوتی دارند.
- نوع سیستم روانکاری: سیستم روغنکاری مرکزی در برخی برندهای اروپایی یا مدلهای خاص «نوین چوب» اتوماتیک است، اما در برخی برندهای اقتصادیتر ممکن است نیاز به چکلیست دستی داشته باشد.
- کنترلرها: برندهای مختلف از کنترلرهای متفاوتی (مانند زیمنس، دلتا یا کنترلرهای اختصاصی شرکت سازنده) استفاده میکنند که رابط کاربری (UI) متفاوتی دارند.
اهمیت سرویس و نگهداری تخصصی
قطعات پانلبر به دلیل کارکرد مداوم، مستعد استهلاک هستند. تنظیم نبودن زاویه تیغها یا کالیبره نبودن گونیای دیجیتال، باعث خسارت به متریال گرانقیمت میشود. خدمات فنی نوین سرویس با تکیه بر دانش متخصصان خود، تمامی این قطعات را مطابق با استانداردهای کارخانهای تنظیم و در صورت نیاز با قطعات اورجینال جایگزین میکند.
راهنمای خرید و تامین قطعات از ابزار دانشگاه
دسترسی به قطعات یدکی باکیفیت برای کاهش زمان خواب دستگاه ضروری است. فروشگاه ابزار دانشگاه با ارائه شرایط فروش چکی و اقساطی، به مدیران کارگاهها کمک میکند تا قطعات حساس مانند سنسورها، تسمهها و تیغهای برش اورجینال را بدون فشار مالی تأمین کرده و بهرهوری خط تولید خود را حفظ کنند.
بخش پرسش و پاسخ (FAQ)
۱. چرا دستگاه در حین برش دچار لبپر شدن (Chip-out) میشود؟
معمولاً به دلیل کند شدن تیغ اره یا ناهماهنگی بین ارتفاع تیغ خطزن و تیغ اصلی رخ میدهد. همچنین بررسی وضعیت «کفشکها» یا فشار بیم (Pressure Beam) ضروری است.
۲. تفاوت قطعات در مدلهای نوین چوب با سایر برندها در چیست؟
تفاوت اصلی در مهندسی شاسیکشی و نوع سنسورهای ایمنی است. در محصولات نوین چوب از قطعاتی استفاده شده که با شرایط آب و هوایی ایران سازگاری بیشتری دارند و دسترسی به قطعات یدکی آنها توسط نوین سرویس تضمین شده است.
۳. هر چند وقت یکبار باید سیستم پنوماتیک پانلبر سرویس شود؟
توصیه میشود هر ۶ ماه یکبار فیلترهای رطوبتگیر سیستم باد تخلیه و نشتی شیرهای برقی بررسی گردد تا عمر جکها افزایش یابد.
۴. آیا امکان ارتقای کنترلر پانلبر قدیمی وجود دارد؟
بله، در بسیاری از موارد میتوان سیستمهای قدیمی را با کنترلرهای جدید (PLC) جایگزین کرد تا به دقت و سرعت مدلهای ۲۰۲۶ برسند. برای این کار مشاوره با کارشناسان نوین سرویس الزامی است.
