کالبدشکافی قطعات دستگاه لبه چسبان؛ نگاهی به قلب تپنده ایستگاهها

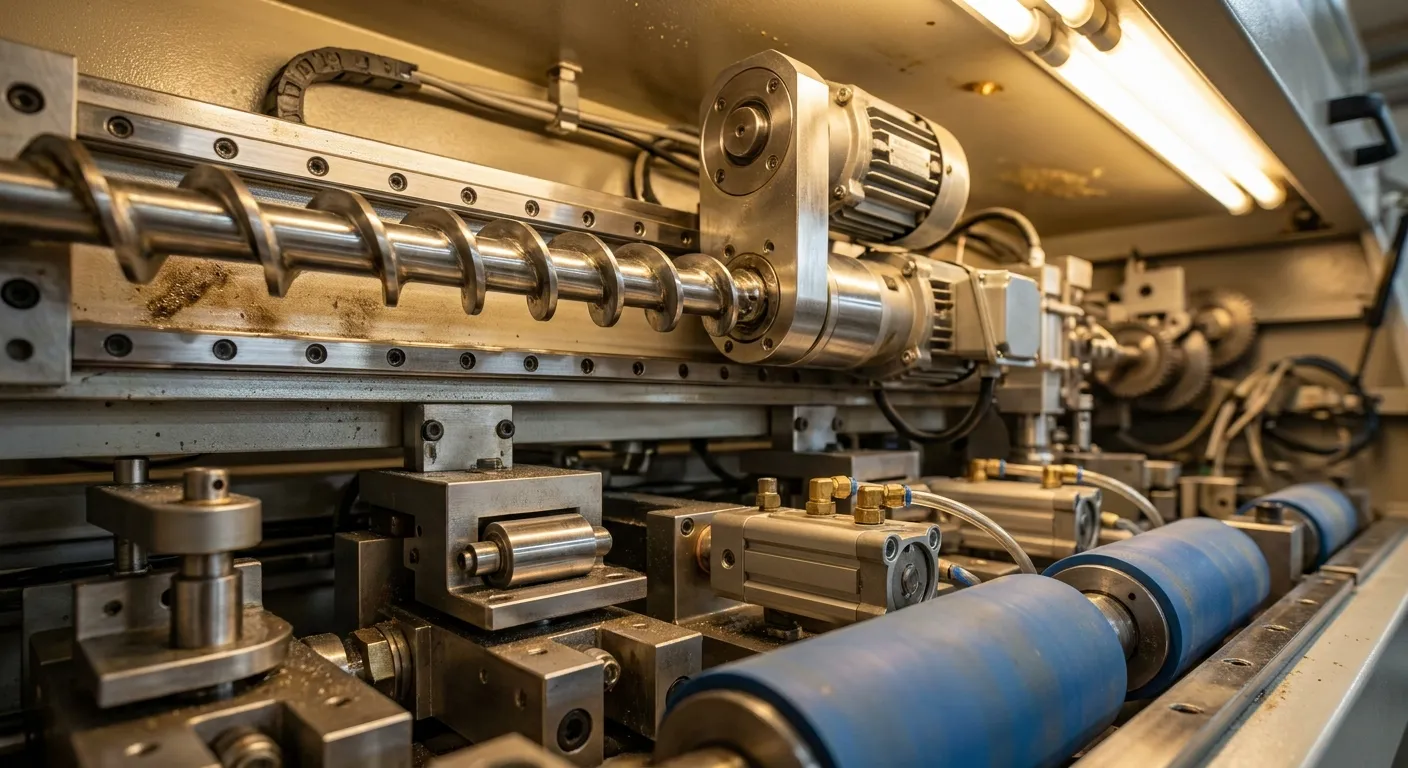

شناخت یک دستگاه لبه چسبان تنها به دانستن نام ایستگاهها محدود نمیشود. برای عیبیابی دقیق، افزایش کیفیت خروجی و انجام سرویسهای دورهای، اپراتور باید بداند در دل هر ایستگاه چه قطعات مکانیکی، الکترونیکی و پنوماتیکی در حال کار هستند. در ادامه، راهنمای جامعی از ایستگاههای دستگاه لبه چسبان ارائه داده و ریزقطعات تشکیلدهنده آنها را بررسی میکنیم.
۱. ایستگاه پیش فرز (Pre-Milling) و قطعات آن
این ایستگاه برای برداشتن حدود ۱ تا ۲ میلیمتر از لبه ورق جهت رفع خطای برش دورکن و از بین بردن لبپریدگیها استفاده میشود.
- الکتروموتورهای High Frequency (فرکانس بالا): دو موتور قدرتمند (موافق و مخالفگرد) که با دور بسیار بالا میچرخند تا برشی کاملاً صاف و بدون نقص انجام شود.
- توپی پیش فرز (Pre-mill Cutterhead): قطعهای استوانهای که روی شفت موتور بسته میشود. توپیهای برندهای معتبری چون «دامار» و «فروید» از بهترینهای بازار برای این بخش هستند.
- تیغچههای الماسه (PCD Inserts): قطعات برشی کوچک و فوقسختی که روی توپی پیچ میشوند و وظیفه برادهبرداری مستقیم را بر عهده دارند.
- هود مکنده (Dust Hood): محفظهای که پوشالها و قطعات برادهبرداری شده را به سرعت به سمت سیستم مکنده مرکزی هدایت میکند.
۲. مخزن چسب (Glue Pot) و ریزقطعات آن
پیچیدهترین بخش حرارتی و مکانیکی دستگاه که وظیفه ذوب، نگهداری و انتقال چسب را دارد.
- دیگ یا مخزن تفلونی: محفظه اصلی نگهداری چسب گرانول است. پوشش تفلونی آن مانع از چسبیدن چسب سوخته به دیوارهها و گرفتگی مسیر میشود.
- المنتهای حرارتی (Heating Elements): میلههای حرارتی قدرتمندی که در دیواره و کف مخزن تعبیه شده و چسب را به دمای کاری مطلوب (معمولاً حدود ۱۹۰ تا ۲۱۰ درجه سانتیگراد) میرسانند.
- ماردون انتقال چسب (Glue Auger): یک شفت مارپیچی فولادی که در داخل مخزن میچرخد و چسب ذوبشده را از کف دیگ به سمت بالا و غلتک هدایت میکند.
- غلتک چسبزن (Glue Roller): یک استوانه فلزی آجدار که با چرخش خود، چسب را به صورت لایهای نازک و یکنواخت روی لبه خام ورق میکشد.
- دریچه تنظیم چسب (Glue Gate): قطعهای مکانیکی مجهز به پیچ تنظیم که ضخامت لایه چسب خروجی را کنترل کرده و از مصرف بیش از حد چسب جلوگیری میکند.
۳. مگازین نوار و گیوتین (Tape Magazine & Guillotine)
بخش تغذیه و برش اولیه نوار پی وی سی (PVC) یا ABS.
- سینی مگازین: صفحه گردان بزرگی که رول نوار روی آن قرار میگیرد.
- غلتکهای کشنده (Feeding Rollers): غلتکهای پلاستیکی یا فلزی که نوار را با سرعت متناسب به داخل دستگاه میکشند.
- سنسورهای نوری/مکانیکی: قطعات حساسی که ورود ورق را تشخیص داده و فرمان حرکت نوار را به سیستم صادر میکنند.
- تیغه گیوتین و جک پنوماتیک: تیغهای فولادی که توسط یک سیلندر باد (جک پنوماتیک) با سرعت بسیار بالا حرکت کرده و نوار را با کمی اضافهتر از طول ورق قطع میکند.
۴. غلتکهای فشار (Pressure Rollers)
وظیفه این بخش، پرس کردن محکم نوار روی لبه چسبخورده ورق است.
- غلتک فشار اصلی (Main Driven Roller): اولین غلتک که موتوردار است و همگام با سرعت کانوایر میچرخد و بیشترین فشار اولیه را برای اتصال نوار وارد میکند.
- غلتکهای هرزگرد (Idle Rollers): غلتکهای بعدی که با زوایای مختلف تنظیم شدهاند تا لبههای بالا و پایین نوار را نیز به خوبی پرس کنند.
- فنرها و جکهای تنظیم فشار: قطعاتی که میزان فشار هر غلتک را بسته به ضخامت نوار و نوع ورق تنظیم میکنند.
۵. ایستگاه اره سر و ته زن (End Trimming Unit)
برش اضافات نوار در ابتدا و انتهای ورق با زاویه دقیق ۹۰ درجه.
- موتورهای فرکانس بالا: دو موتور کوچک و دقیق که معمولاً با سرعت ۱۲۰۰۰ دور بر دقیقه میچرخند.
- ریل و واگن (Linear Guideways): مسیرهای راهنمای خطی که موتورها روی آنها با کمترین اصطکاک و بالاترین دقت حرکت میکنند.
- تیغ ارههای الماسه: دیسکهای اره کوچک و ظریفی که روی موتورها نصب شده و برش نهایی سر و ته نوار را انجام میدهند.
۶. ایستگاه فرز پرداخت بالا و پایین (Top & Bottom Trimming)
صاف کردن لبههای اضافی نوار (بیرونزدگیها) و ایجاد شعاع ® روی آن.
- کفشکهای کپیتراش (Copying Shoes/Pads): قطعاتی بلبرینگی یا کرومی که روی سطح ورق (بالا، پایین و پهلو) حرکت میکنند تا تیغ فرز دقیقاً مماس با ضخامت ورق تنظیم شود و به سطح خود ورق MDF آسیبی نرسد.
- تیغ فرز پرداخت (Trim Router Bits): ابزارهای برشی با پروفیلهای خاص (مانند R1 یا R2) که لبههای تیز نوار را گرد و ملایم میکنند. (این تیغها را میتوانید از برندهای سیام تی و رونیا تهیه کنید).
- پیچهای تنظیم میکرومتری: ولومهایی با دقت دهم میلیمتر برای تنظیم دقیق فاصله تیغ تا قطعه کار.
۷. ایستگاه لیسه نوار و لیسه چسب (Scrapers)
حذف خطای تیغ فرز و پاک کردن بقایای چسب از روی کار.
- تیغچههای لیسه R دار: قطعاتی فولادی با لبههای هلالی که روی نوار کشیده شده و موجهای ریزی که ممکن است تیغ فرز ایجاد کرده باشد را میتراشند.
- تیغچههای لیسه تخت: برای برداشتن و تراشیدن چسبهای پسزده از روی سطح بالا و پایین ورق استفاده میشوند.
- نازلهای باد (Air Blowers): لولههای کوچکی که با فشار باد، برادههای تراشیدهشده را از روی قطعه کار و سنسورها دور میکنند.
۸. سیستم پیشروی (شاسی و کانوایر)
- موتور گیربکس اصلی: نیروی محرکه کل سیستم نقاله را با قدرتی بالا تامین میکند.
- زنجیر و پدهای کانوایر (Conveyor Pads): قطعات لاستیکی یا پلیمری مقاوم که قطعه کار روی آنها مینشیند و به سمت جلو هدایت میشود.
- فک فشار بالا (Top Pressure Beam): تیرک افقی سنگینی که دارای دو ردیف چرخکهای هرزگرد لاستیکی است و ورق را از بالا محکم روی کانوایر نگه میدارد تا در حین عملیات هیچ لغزشی نداشته باشد.
تضمین کیفیت با نوین چوب و نوین سرویس
ماشینآلات نوین چوب با استفاده از شاسیهای سنگین و قطعات پنوماتیکی و الکترونیکی از برندهای معتبر جهانی، کمترین میزان استهلاک را در قطعات داخلی ایستگاهها دارند. با این حال، قطعاتی مانند ماردون چسب، المنتها و تیغچهها به دلیل کارکرد مداوم به مرور زمان مستهلک میشوند. سرویسکاران متخصص شبکه نوین سرویس با تسلط کامل بر ریزقطعات این ماشینآلات، کالیبراسیون کفشکها، تنظیم فشار جکها و سرویس دورهای مخزن چسب را با بالاترین استانداردهای صنعتی انجام میدهند.
