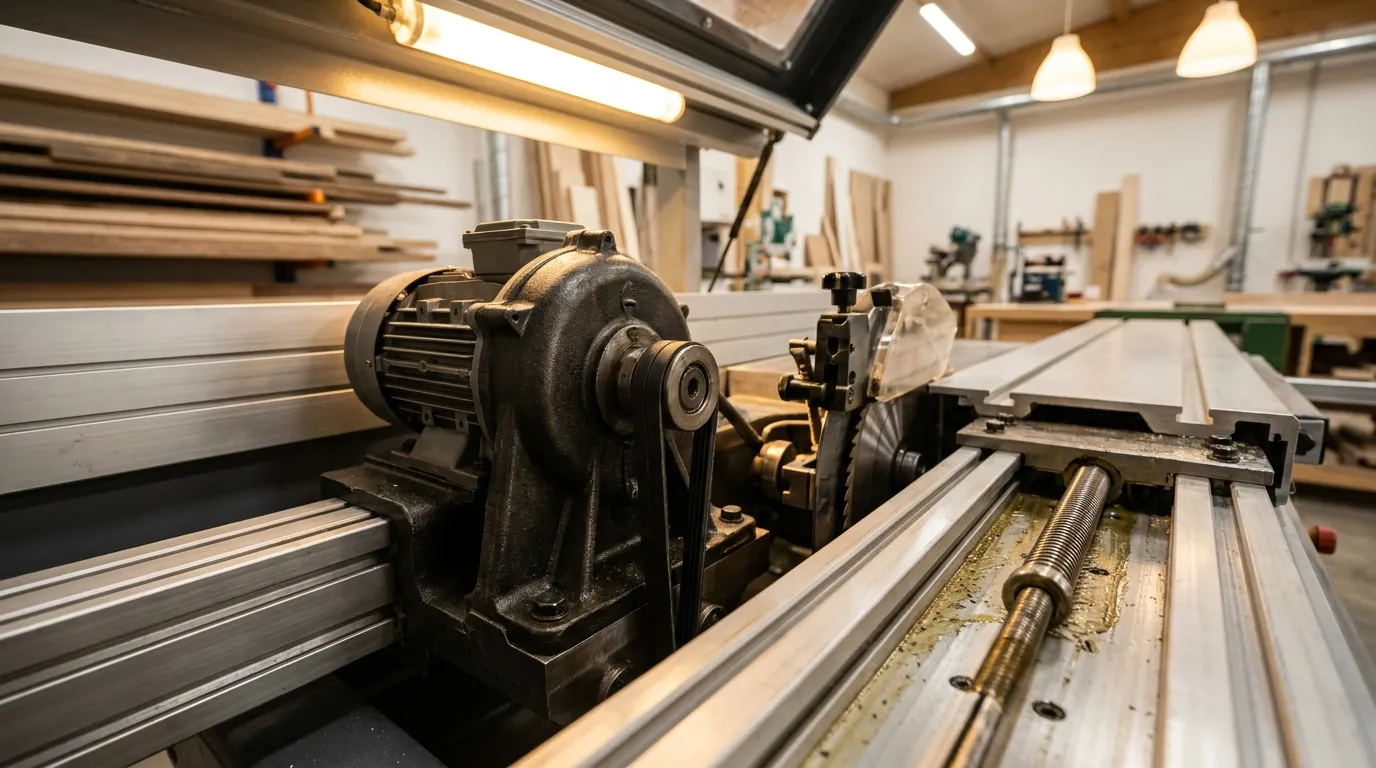

راهنمای تخصصی قطعات دستگاه دورکن کارگاهی و خدماتی + بررسی تفاوت‌ها

کالبدشکافی قطعات دستگاه دورکن؛ از کارگاه‌های کوچک تا سایت‌های خدماتی

دستگاه دورکن (Panel Saw) اصلی‌ترین ماشین در هر کارگاه صنایع چوب است. شناخت دقیق قطعات این دستگاه، از ریزترین پیچ‌های تنظیمی تا شاسی‌های سنگین، برای اپراتورها و خریداران الزامی است. دستگاه‌های دورکن بر اساس حجم کاری به دو دسته «کارگاهی» (برای تولیدات محدود و کارگاه‌های کوچک) و «خدماتی یا صنعتی» (برای برش‌کاری مداوم ورق در شیفت‌های طولانی) تقسیم می‌شوند. در این راهنمای جامع، تمام قطعات این ماشین را زیر ذره‌بین برده و تفاوت آن‌ها را در این دو رده بررسی می‌کنیم.

۱. شاسی و اسکلت اصلی دستگاه (Machine Frame)

شاسی، پایه و فونداسیون دستگاه است که تمامی قطعات مکانیکی روی آن سوار می‌شوند و وظیفه اصلی آن جذب لرزش ناشی از چرخش موتورها است.

• در دورکن‌های کارگاهی: شاسی معمولاً از ورق‌های فولادی با ضخامت کمتر (حدود ۳ تا ۵ میلی‌متر) ساخته می‌شود تا وزن دستگاه کاهش یابد و جابه‌جایی آن در فضای محدود کارگاه آسان‌تر باشد.
• در دورکن‌های خدماتی: شاسی از ورق‌های فولادی سنگین، یکپارچه و بسیار ضخیم جوشکاری شده است. وزن بالای این شاسی‌ها (گاهی بیش از ۱۰۰۰ کیلوگرم) باعث می‌شود در برش‌های سنگین و شیفت‌های کاری طولانی، کوچکترین ارتعاشی به میز کار منتقل نشود.

۲. سیستم ریل و کالسکه (Sliding Table)

میز متحرک یا کالسکه بخشی است که ورق MDF روی آن قرار گرفته و به سمت تیغ اره هدایت می‌شود. جنس کالسکه از آلومینیوم اکسترود شده چندمحفظه‌ای (Multi-chamber) است که مقاومت بالایی در برابر پیچش دارد.

• نوع حرکت و بلبرینگ‌ها: ریل‌ها معمولاً در دو نوع ساچمه‌ای (مناسب دورکن‌های کارگاهی با حرکت نرم) و واگنی یا رولری/لوله‌ای (مجهز به غلتک‌های استوانه‌ای مقاوم برای تحمل وزن ورق‌های سنگین در دورکن‌های خدماتی) ساخته می‌شوند.
• تفاوت ابعاد: در هر دو مدل کارگاهی و خدماتی، طول ریل‌های استاندارد ۳۲۰۰ و ۳۸۰۰ میلی‌متری در بازار موجود است تا امکان برش ورق‌های بزرگ به راحتی فراهم باشد. با این حال، دورکن‌های کارگاهی برای کارگاه‌هایی با فضای محدودتر، در ابعاد کوچک‌تر (مانند ۲۲۰۰ تا ۲۸۰۰ میلی‌متر) نیز تولید می‌شوند؛ در حالی که دورکن‌های خدماتی به دلیل نیاز به برش ورق‌های سنگین و دوبل، عموماً منحصراً در ابعاد ۳۲۰۰ و ۳۸۰۰ میلی‌متری اما با ساختار ریل‌های بسیار سنگین‌تر و مستحکم‌تر عرضه می‌گردند.
• قفل‌کن کالسکه: قطعه‌ای پدالی یا شستی که کالسکه را در فواصل مختلف قفل می‌کند تا هنگام بارگیری ورق، میز حرکت نکند. در مدل‌های خدماتی این قفل‌کن‌ها در چندین نقطه در طول ریل تعبیه شده‌اند.

۳. مجموعه موتورها و سیستم گلدانی (Saw Unit & Trunnion)

قلب تپنده دستگاه دورکن که شامل موتورها، شفت‌ها و مکانیزم انتقال قدرت است. این مجموعه روی قطعه‌ای سنگین از جنس چدن ریخته‌گری شده به نام «گلدانی» سوار می‌شود تا کمترین لرزش را داشته باشد.

• الکتروموتور اصلی: در مدل‌های کارگاهی معمولاً یک موتور ۴ تا ۵ اسب بخاری (سه فاز یا تک فاز) قرار دارد. دورکن‌های خدماتی از موتورهای قدرتمند ۷٫۵ اسب بخار به بالا بهره می‌برند تا در برش ورق‌های دوبل افت قدرت نداشته باشند.
• موتور خط‌زن (Scoring Motor): موتوری کوچک‌تر (حدود ۱ اسب بخار) که تیغ اره خط‌زن را در جهت مخالف تیغ اصلی می‌چرخاند تا از لب‌پریدگی روکش MDF جلوگیری کند.
• تسمه‌ها و پولی‌ها: انتقال قدرت از موتور به شفت (Spindle) توسط تسمه‌های شیاردار (Poly-V) انجام می‌شود که در مدل‌های خدماتی به دلیل فشار بالاتر، ضخیم‌تر و دارای شیارهای بیشتری هستند.
• شفت (Spindle) و بلبرینگ‌ها: محوری که تیغ اره روی آن بسته می‌شود. دقت ماشین‌کاری شفت و کیفیت بلبرینگ‌های دور بالا (High Speed Bearings) در این بخش، تضمین‌کننده برش بدون لنگی (بدون تاب) است.

۴. مکانیزم زاویه‌زن و تنظیم ارتفاع (Tilt & Lifting Mechanism)

این مکانیزم به اپراتور اجازه می‌دهد تیغ اره را از زاویه ۹۰ تا ۴۵ درجه خم کرده و ارتفاع آن را تغییر دهد.

• در دورکن‌های کارگاهی: تنظیم زاویه و ارتفاع توسط دو فلکه دستی (Handwheels) انجام می‌شود. چرخ دنده‌های مارپیچی در داخل گلدانی با چرخاندن فلکه، موتور را جابه‌جا می‌کنند.
• در دورکن‌های خدماتی: این فرآیند تمام‌برقی است. دستگاه مجهز به سروو موتورهای (Servo Motors) دقیق است و اپراتور تنها با وارد کردن عدد در مانیتور لمسی (PLC) یا فشردن دکمه‌ها در تابلو فرمان، زاویه و ارتفاع را با دقت دهم میلی‌متر تنظیم می‌کند.

۵. گونیاها و سیستم‌های اندازه‌گیری (Fences & Stops)

گونیاها تعیین‌کننده دقت ابعاد قطعه کار خروجی هستند.

• گونیای پشت اره (Rip Fence): برای برش‌های طولی استفاده می‌شود. دارای یک پروفیل آلومینیومی سنگین و مکانیزم حرکت روی شفت راهنمای فولادی است.
• پیچ تنظیم میکرومتری: در کنار گونیای پشت اره، پیچی تعبیه شده که اجازه می‌دهد اپراتور پس از قفل کردن گونیا، جایگاه آن را در حد دهم میلی‌متر جلو یا عقب ببرد.
• گونیای عرضی (Crosscut Fence): روی میز الحاقی سوار می‌شود و دارای متوقف‌کننده‌هایی (Stops/Stoppers) برای تنظیم دقیق طول برش است.
• تفاوت نمایشگر: در مدل‌های کارگاهی، خواندن ابعاد از روی خط‌کش چاپی یا حکاکی شده انجام می‌شود. در دورکن‌های خدماتی، گونیاها مجهز به نمایشگرهای دیجیتال (Digital Readouts - DRO) هستند که ابعاد دقیق را روی یک صفحه LCD کوچک نمایش می‌دهند.

۶. هود مکنده و محافظ تیغ اره (Blade Guard & Dust Extraction)

ایمنی اپراتور و خروج پوشال‌ها بر عهده این بخش است.

• مدل کارگاهی: معمولاً از یک قاب پلاستیکی ساده استفاده می‌شود که مستقیماً روی گوه (Riving Knife) پشت تیغ اره نصب می‌گردد و یک لوله مکنده باریک به آن متصل است.
• مدل خدماتی: مجهز به هود بازویی (Parallelogram Guard) است. یک بازوی فلزی مستحکم از کنار دستگاه بالا آمده و هود پهن و بزرگی را دقیقاً بالای تیغ اره مهار می‌کند. این سیستم هم ایمنی بسیار بالاتری دارد و هم به دلیل قطر بیشتر لوله، مکش پوشال را با قدرت بهتری انجام می‌دهد.

تضمین عملکرد پایدار با پشتیبانی نوین چوب و نوین سرویس

دستگاه‌های دورکن ماشین‌آلات نوین چوب، با بهره‌گیری از شاسی‌های استاندارد و گلدانی‌های یکپارچه چدنی، برای دوام در سخت‌ترین شرایط طراحی شده‌اند. با این حال، قطعات مکانیکی مانند بلبرینگ‌های شفت اصلی، تسمه‌ها، غلتک‌های ریل کالسکه و سیستم‌های روغن‌کاری خودکار، نیازمند بازدید دوره‌ای هستند. تیم تخصصی نوین سرویس با ارائه خدمات نگهداری پیشگیرانه، کالیبراسیون دقیق گونیاها و تراز کردن ریل واگنی نسبت به تیغ اره، از بروز خطای برش جلوگیری کرده و عمر مفید دستگاه دورکن شما (چه کارگاهی و چه خدماتی صنعتی) را به حداکثر می‌رساند.

خرید چکی و اقساطی انواع تیغ اره دورکن از ابزار دانشگاه

حتی پیشرفته‌ترین دورکن خدماتی نیز بدون داشتن یک تیغ اره باکیفیت و تیز، برشی پر از لب‌پریدگی خواهد داشت. در مجموعه اره دورکن، کیفیت تیغ اره اصلی (معمولاً با قطر ۳۰۰ میلی‌متر) و تیغ اره خط‌زن (معمولاً با قطر ۱۲۰ میلی‌متر دو تکه یا مخروطی) حرف اول را در تمیزی کار می‌زند.

فروشگاه تخصصی ابزار دانشگاه بهترین برندهای تیغ اره الماسه و خط‌زن بازار اعم از فروید (Freud)، سی‌ام‌تی (CMT)، رونیا (Ronia)، آیرون مکس (Iron Max) و انس طلایی (Ens) را برای شما صنعتگران فراهم کرده است. با توجه به استهلاک و نیاز مداوم به ابزارهای برشی باکیفیت، شما می‌توانید تمامی این محصولات درجه یک را با شرایط ویژه فروش چکی و اقساطی از فروشگاه ابزار دانشگاه تهیه کنید و دغدغه‌ای بابت هزینه‌های مصرفی کارگاه خود نداشته باشید.
