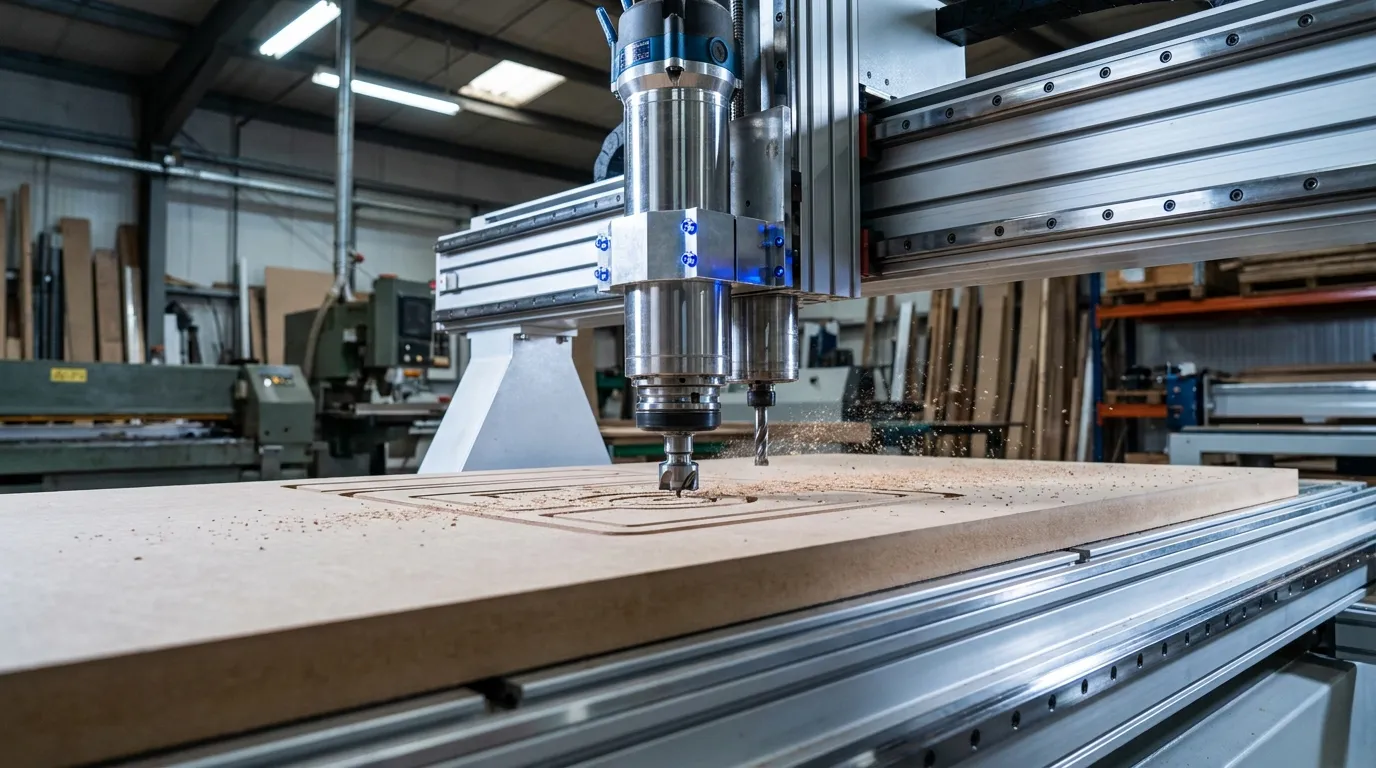

بخش اول: کالبدشکافی قطعات اصلی دستگاه CNC چوب
عملکرد بینقص یک دستگاه سیانسی، حاصل هماهنگی دقیق قطعات الکترونیکی و مکانیکی آن است. مهمترین این قطعات عبارتند از:
اسپیندل موتور (Spindle Motor)؛ قلب تپنده ماشین
اسپیندل، الکتروموتور چرخشی قدرتمندی است که وظیفه به گردش درآوردن ابزار برشی را بر عهده دارد. در CNCهای چوب، اسپیندلها معمولاً در توانهای ۳، ۴.۵، ۶ و ۹ کیلووات با سرعت چرخش ۱۸۰۰۰ تا ۲۴۰۰۰ دور در دقیقه (RPM) استفاده میشوند.
- اسپیندل هوا خنک (Air Cooled): توسط فن متصل به شفت خنک میشود. به دلیل عدم نیاز به پمپ و مخزن آب، استهلاک تجهیزات جانبی آن کمتر است. برندهای ایتالیایی (مانند HSD) و چینی (مانند HQD) در این زمینه پیشتازند.
- اسپیندل آب خنک (Water Cooled): برای کارگاههایی با حجم کار سنگین و مداوم مناسب است. گردش آب باعث خنکشوندگی یکنواخت و کارکرد بسیار کمصدا (سایلنت) میشود.
سیستم حرکتی (موتورها و درایورها)
دقت حرکت محورهای X, Y, Z وابستگی مستقیمی به نوع موتورهای به کار رفته دارد:
- استپ موتور (Stepper Motor): در دستگاههای اقتصادی استفاده میشود. فاقد فیدبک (بازخورد موقعیت) به کنترلر است و در سرعتهای بالا و فشار بار زیاد، ممکن است دچار پدیده «گم کردن گام» (Step Loss) شود.
- سروو موتور (Servo Motor): تکنولوژی برتر سیستمهای حرکتی. سروو موتورها مجهز به انکودر هستند و موقعیت دقیق محور را در هر میلیثانیه به کنترلر گزارش میدهند. سرعت، دقت بالا و عدم خطای حرکتی از ویژگیهای بارز برندهایی نظیر دلتا (Delta) و یاسکاوا (Yaskawa) است.
مکانیزم انتقال قدرت (ریل، واگن، دندهشانه)
برای تبدیل حرکت چرخشی موتورها به حرکت خطی دقیق از این قطعات استفاده میشود:
- ریل و واگن (Linear Guide): باعث حرکت نرم و بدون لقی دکل (گانتری) و محورها میشود. برندهای تایوانی مانند HIWIN از باکیفیتترینهای بازار هستند.
- دندهشانهای (Rack and Pinion): در محورهای X و Y برای طی کردن کورسهای طولانی با سرعت بالا (سیستم مورب یا Helical) استفاده میشود.
- بالاسکرو (Ball Screw): به دلیل نیاز به دقت میکرونی و تحمل فشار عمودی، معمولاً در محور Z (محور بالا و پایینرونده) تعبیه میگردد.
سیستم کنترلر (مغز متفکر)
کنترلر وظیفه ترجمه کدهای جی (G-Code) خروجی از نرمافزارهای طراحی به سیگنالهای الکتریکی برای موتورها را دارد.
- کنترلرهای DSP: به صورت هندویل (دستی) هستند و نیازی به اتصال مستقیم کامپیوتر ندارند. بسیار پایدار و صنعتیاند (مانند ریچ اتو).
- کنترلرهای کامپیوتری: مانند رادون (Radone) که در ایران بسیار محبوب و دارای رابط کاربری قدرتمندی است.
میز کار (Worktable)
- میز وکیوم: دارای پمپهای قدرتمند آب در گردش یا روغن در گردش است که با ایجاد خلأ، ورقهای MDF را بدون نیاز به گیره فیزیکی، محکم روی میز نگه میدارد.
- میز تی-اسلات (T-Slot): میزهای آلومینیومی شیاردار که قطعهکار باید با روبند و پیچ روی آنها مهار شود (مناسب برای چوبهای طبیعی ضخیم و قطعات کوچک).
بخش دوم: بررسی و معرفی تیغهای تخصصی سیانسی (CNC)
فراتر از تیغهای شیارزن ساده، ماشینآلات CNC برای اجرای عملیات پیچیده نیازمند ابزارهای برشی تخصصی هستند. این تیغها با هندسه خاص و متریالهای پیشرفته برای بالاترین سطح راندمان طراحی شدهاند:
۱. تیغهای الماسه پلیکریستالین (PCD)
این تیغها اوج تکنولوژی در ساخت ابزارهای برشی CNC محسوب میشوند. لبههای برشی آنها از الماس مصنوعی (PCD) ساخته شده است.
- کاربرد تخصصی: برش و شیارزنی ورقهای بسیار ساینده مانند MDF با روکشهای ملامینه ضخیم، کورین و متریالهای کامپوزیت.
- مزیت فنی: طول عمر این تیغها تا ۵۰ برابر بیشتر از تیغهای کارباید (TCT) است. اگرچه قیمت اولیهشان بالاست، اما در خطوط تولید انبوه (نستینگ) به دلیل کاهش شدید زمانهای توقف برای تعویض تیغ، به شدت مقرونبهصرفه هستند.
۲. تیغ تخصصی کامپرشن (Compression Router Bits)
برش ورقهای دو روکش با تیغهای معمولی همواره باعث لبپر شدن یکی از سطوح (زیر یا روی کار) میشود.
- ساختار تخصصی: تیغ کامپرشن ترکیبی مهندسیشده از مارپیچ نیش بالا (Up-Cut) در قسمت پایین تیغ، و مارپیچ نیش پایین (Down-Cut) در قسمت بالای تیغ است.
- مزیت فنی: این تضاد در جهت مارپیچها باعث میشود فشار برش در هر دو طرف ورق به سمت مرکز مغزی MDF هدایت شود. نتیجه کار، برشی کاملاً تمیز و بدون کوچکترین لبپریدگی در هر دو سطح ورق است.
۳. تیغهای مخروطی سرکُرَوی (Tapered Ball Nose) برای منبتکاری ۳D
برای اجرای طرحهای سهبعدی پیچیده، مجسمهسازی با چوب و منبتکاری روی تاج و پایه مبل، به ابزاری با ظرافت بالا نیاز است.
- ساختار تخصصی: این تیغها دارای بدنهای مخروطی (برای استحکام بالا و جلوگیری از شکستن در سرعتهای زیاد) و نوکی کاملاً کروی (با شعاعهای بسیار ریز مانند ۰.۵ تا ۲ میلیمتر) هستند.
- مزیت فنی: بدنه مخروطی اجازه میدهد تا تیغ در عمق زیاد چوب نفوذ کند، در حالی که نوک کروی، سطوح منحنی و جزئیات مینیاتوری طرحهای سهبعدی را با بالاترین کیفیت و کمترین نیاز به سنبادهکاری اجرا میکند.
۴. تیغهای کفتراش اینسرتدار (Insert Spoilboard Surfacing)
دستگاههای CNC برای داشتن دقت در محور Z نیازمند یک میز فداشونده (Spoilboard) کاملاً تراز هستند.
- ساختار تخصصی: این ابزارها دارای قطر بزرگ (معمولاً ۵۰ تا ۱۰۰ میلیمتر) بوده و مجهز به تیغچههای کارباید قابل تعویض (Insert) میباشند.
- کاربرد فنی: از آنها برای تراز کردن و همسطحسازی میز فداشونده در کمترین زمان، و همچنین باربرداری وسیع از روی اسلبهای چوب طبیعی استفاده میشود. با کند شدن لبه برشی، نیازی به تعویض کل تیغ نیست و تنها با چرخاندن یا تعویض تیغچههای کوچک، ابزار مجدداً آماده کار میشود.
نگهداری تجهیزات و تامین تخصصی ابزارآلات
سیستمهای پیچیده CNC و تیغهای تخصصی آنها نیازمند مراقبت مهندسیشده هستند. کوچکترین لقی در واگنها یا خرابی در بلبرینگ اسپیندل، باعث ارتعاش دستگاه شده و مستقیماً به شکستن تیغهای گرانقیمت (مانند PCD و کامپرشن) منجر میشود. متخصصین مجرب نوین سرویس آمادهاند تا با ارائه خدمات کالیبراسیون دقیق، اورهال و سرویسهای دورهای، سلامت و دقت ماشینآلات شما را در بالاترین سطح حفظ کنند.
همچنین برای تامین تخصصیترین ابزارهای برشی دستگاه CNC، انواع کولتهای بالانسشده، مهرههای اسپیندل و تیغهای اینسرتدار، فروشگاه ابزار دانشگاه با ارائه ضمانت اصالت کالا در کنار شماست. خبر خوب برای تولیدکنندگان و صنعتگران عزیز اینکه تمامی ماشینآلات، قطعات و تیغهای تخصصی سیانسی در ابزار دانشگاه با شرایط ویژه خرید چکی و اقساطی قابل تهیه میباشند تا بتوانید بدون دغدغه مالی، کیفیت تولیدات کارگاه خود را ارتقا دهید.
